Réducteur coaxial
Arbres d'entrée et de sortie sur le même axe : l'encombrement le plus compact pour une transmission en ligne droite.
- Rendement
- 96 à 98 % par étage (indicatif)
- Rapports
- 1/5 à 1/30
- Montage
- B3, B5
Photo : William Warby, Pexels
Motoréducteurs industriels : couple, rapport, forme de montage
Le catalogue technique organisé comme un bureau d’études le lit : par la caractéristique, pas par la marque.
- Île-de-France réparation et remplacement sur site
- Couple 25 → 6 300 N·m rapports 1/5 → 1/100
- Sans engagement demande de chiffrage en ligne
Sélection directe
La table de sélection
Croisez le couple de sortie recherché et le rapport de réduction visé : chaque case indique la famille de réducteur généralement adaptée à ce croisement, à confirmer au chiffrage. Survolez ou naviguez au clavier pour lire une cote.
| Couple \ Rapport | 1/5 | 1/7,5 | 1/10 | 1/15 | 1/20 | 1/30 | 1/40 | 1/60 | 1/80 | 1/100 |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 N·m | VI | VI | CX | CX | CX | VF | VF | VF | VF | VF |
| 50 N·m | VI | VI | CX | CX | CX | VF | VF | VF | VF | VF |
| 90 N·m | CX | CX | RD | RD | RD | AS | AS | AS | VF | VF |
| 150 N·m | CX | CX | RD | RD | RD | AS | AS | AS | VF | VF |
| 250 N·m | CX | CX | RD | RD | RD | AS | AS | AS | VF | VF |
| 400 N·m | CX | CX | RD | RD | RD | AS | AS | AS | — | — |
| 600 N·m | CX | CX | RD | RD | RD | AS | AS | AS | — | — |
| 1 000 N·m | RD | RD | RD | RD | RD | PL | PL | PL | — | — |
| 1 600 N·m | RD | RD | RD | RD | RD | PL | PL | PL | — | — |
| 2 500 N·m | PL | PL | PL | PL | PL | — | — | — | — | — |
| 4 000 N·m | PL | PL | PL | PL | PL | — | — | — | — | — |
| 6 300 N·m | PL | PL | PL | PL | PL | — | — | — | — | — |
Survolez ou naviguez au clavier une case pour lire sa cote.
Demander un chiffrage pour ce croisement
6 300N·m
couple de sortie, ordre de grandeur
1/5 → 1/100
plage de rapports
0,09 → 45kW
puissances usuelles du marché
B3 · B5 · B14 · B6 · B7
formes de montage courantes
Catalogue
Les familles mécaniques
Six façons de transmettre le couple : chaque famille a son encombrement, son rendement et ses positions de montage.
CX
01
RD
02
Réducteur à arbres parallèles
Arbre d'entrée et arbre de sortie décalés côte à côte : le meilleur compromis couple / rendement sur une large plage.
- Rendement
- 95 à 97 % par étage (indicatif)
- Rapports
- 1/5 à 1/60
- Montage
- B3, B5, B14
VF
03
Réducteur à roue et vis sans fin
Une vis en prise avec une roue dentée à angle droit : les plus forts rapports de réduction dans le plus petit volume.
- Rendement
- 40 à 90 % selon le rapport (décroît nettement au-delà de 1/40, indicatif)
- Rapports
- 1/10 à 1/100
- Montage
- B5, B14, B7
AS
04
Réducteur à couple conique
Un couple d'engrenages spiro-coniques : la sortie à angle droit sans la chute de rendement du sans-fin.
- Rendement
- 94 à 97 % par étage (indicatif)
- Rapports
- 1/7,5 à 1/60
- Montage
- B5, B6, B7
PL
05
Réducteur planétaire
Un train épicycloïdal à satellites : le couple le plus élevé du catalogue dans le volume le plus compact.
- Rendement
- 95 à 98 % par étage (indicatif)
- Rapports
- 1/5 à 1/40
- Montage
- B5, B14

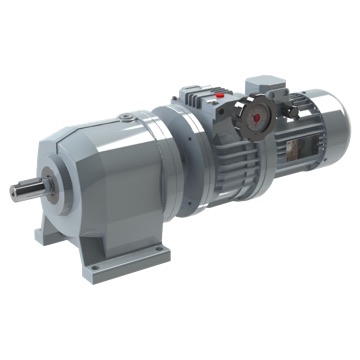

VI
06
Motoréducteur à variateur intégré
Un variateur mécanique en tête du réducteur : la vitesse de sortie se règle en continu, sans variateur électronique.
- Rendement
- 90 à 95 % variateur inclus (indicatif)
- Rapports
- 1/5 à 1/20 en position fixe, réglage continu du variateur en plus
- Montage
- B3, B5
Planche cotée
Les formes de montage
Cliquez une forme pour filtrer la table de sélection sur les références compatibles.
Méthode
Comment on choisit un motoréducteur
1
Le couple à l’arbre
Le couple résistant que la sortie doit vaincre, généralement fourni par le calcul de la charge entraînée (masse, bras de levier, frottements).
2
La vitesse de sortie
La vitesse de rotation attendue en sortie de réducteur, qui fixe le rapport de réduction une fois la vitesse moteur connue.
3
La forme de montage
B3 sur pieds, B5/B14 à bride, B6/B7 au mur : la position dépend de l’encombrement disponible autour de la machine.
4
Le service et le facteur de charge
Un fonctionnement continu, des à-coups fréquents ou des démarrages en charge imposent une marge de sécurité sur le couple nominal retenu.
Ressources
Documentation
Plans cotés
Les schémas de brides et d’arbres de chaque famille, avec leurs cotes principales, en tête de chaque page famille.
Courbes de couple
La relation entre rapport de réduction et rendement, en particulier sur la famille à roue et vis sans fin.
Correspondances de brides
Les équivalences entre les brides B5 et B14 des principaux gabarits moteur, pour l’adaptation sur machine existante.
Guides

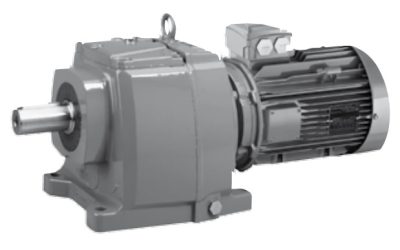

Les guides du motoréducteur
Comprendre, choisir, installer et entretenir : les articles de fond du site.
Guides motoréducteurs

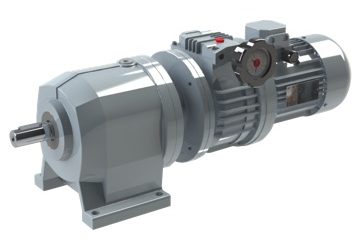

Qu’est ce qu’un motoréducteur ?
Guides motoréducteurs

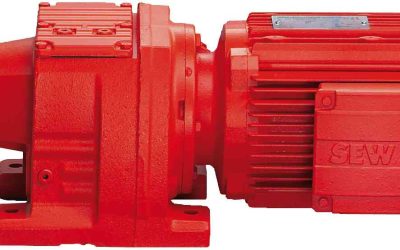

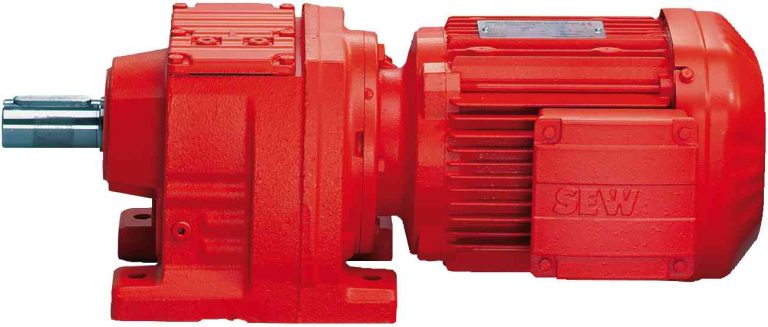

Pourquoi utiliser un motoréducteur ? Les vrais avantages à connaître
Chiffrage
Demander un chiffrage
Couple, rapport, montage : décrivez le besoin technique, nous revenons avec une proposition adaptée.
